背景：在传感器系统仿真中，分为表头和数字电路部分。若在FPGA中单独仿真数字电路，无法有效的验证数字算法的正确性。同时，表头难以写在testbench中。而Simulink可以导入Veilog代码，有效的验证数字算法对表头的作用。

本文以谐振器为例，将谐振器输出信号传送到数字电路中，并处理输出回Simulink系统。

环境：Matlab R2016A；Modelsim SE 10.4

将Verilog代码导入Simulink

本文主要介绍系统流程，代码中仅将谐振器输出信号相乘，并输出。代码如下：


module mul(clk,rst_n,PLL_CLK,in_a,in_b,out);

input clk;
input rst_n;
input PLL_CLK;
input  signed [15:0] in_a;
input  signed [15:0] in_b;
output reg signed [31:0]  out;


always @(posedge PLL_CLK or negedge rst_n) begin
	if (!rst_n) begin
		out<=1'd0;
	end
	else out<=in_a*in_b;

end

endmodule

首先，打开Matlab并将路径设置为verilog代码所在位置。

运行 cosimWizard；

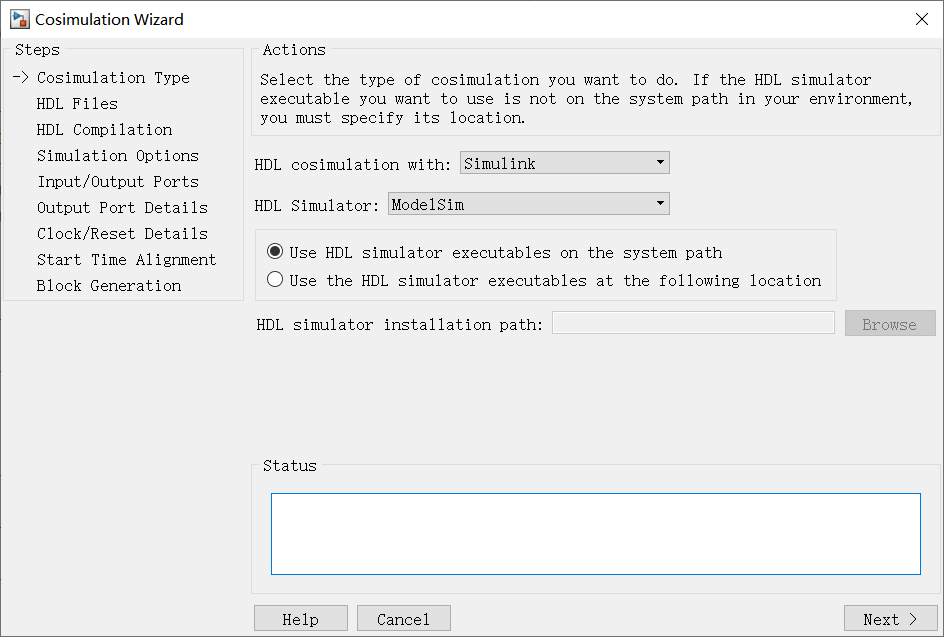

这步要确保系统正确识别到了modelsim的安装路径，否则会报错。

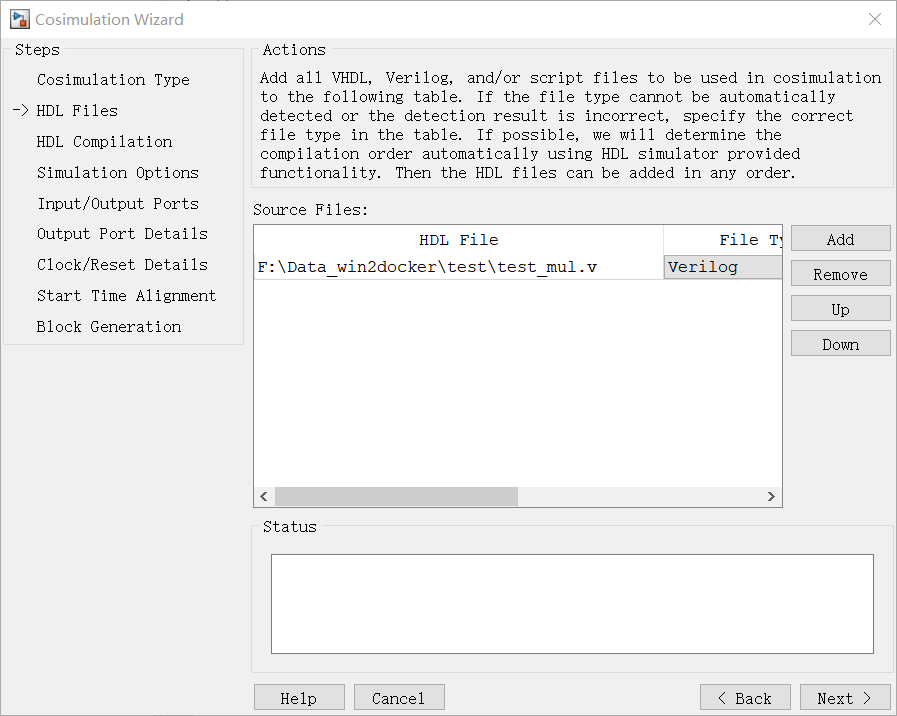

添加要仿真的代码，如果有很多.v文件。可同时添加。

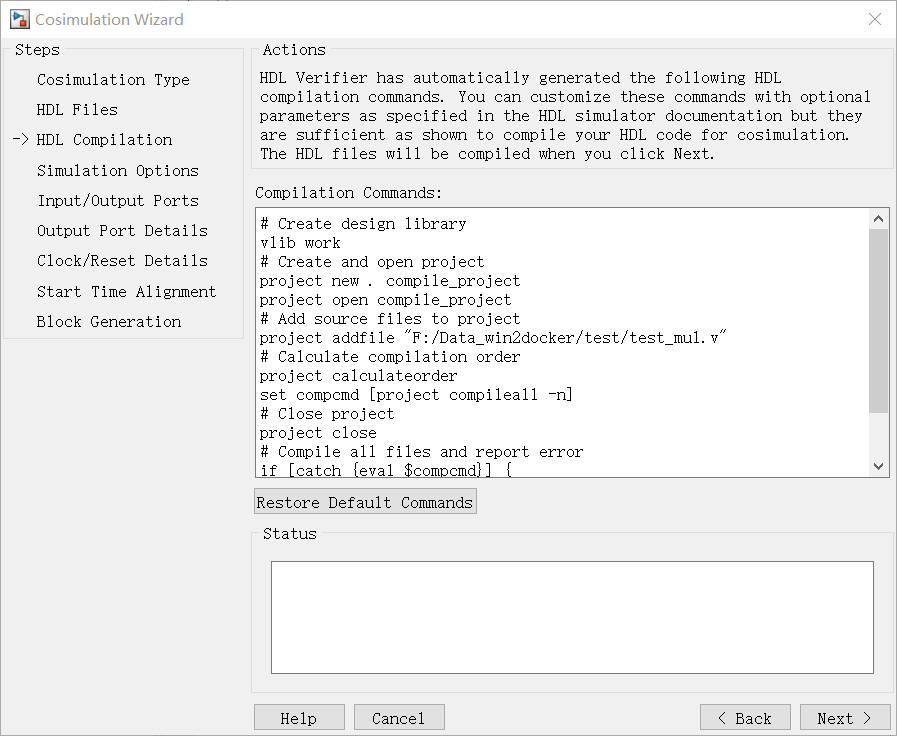

这步是编译，若报错，需要修改代码。

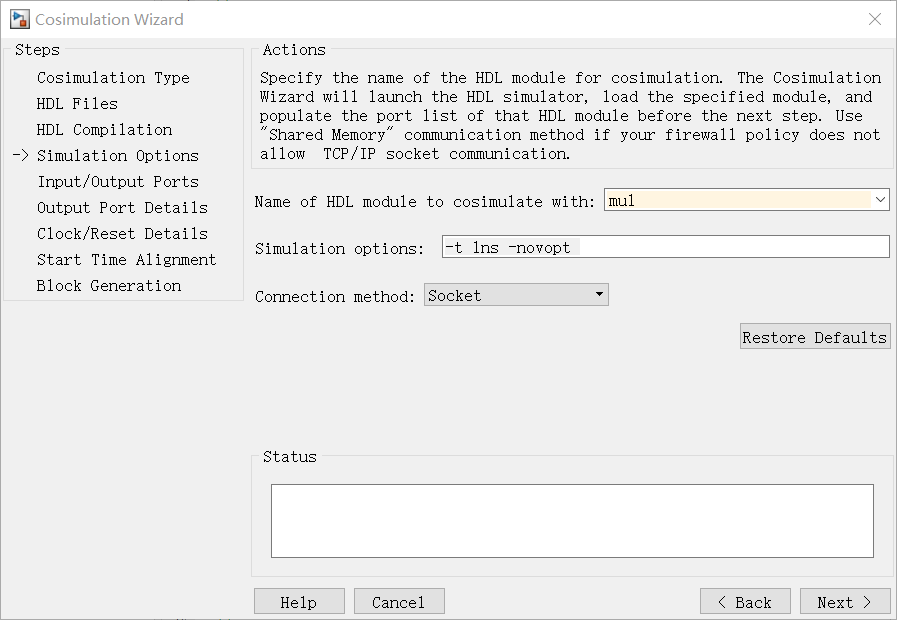

这步中定义一个cosimulate的名字，无所谓写成什么。在options中，-t 1ns代表timescale 1ns。-novopt代表不对代码进行优化，不建议去掉，去掉后可能会将原始代码中的有效部分优化掉。

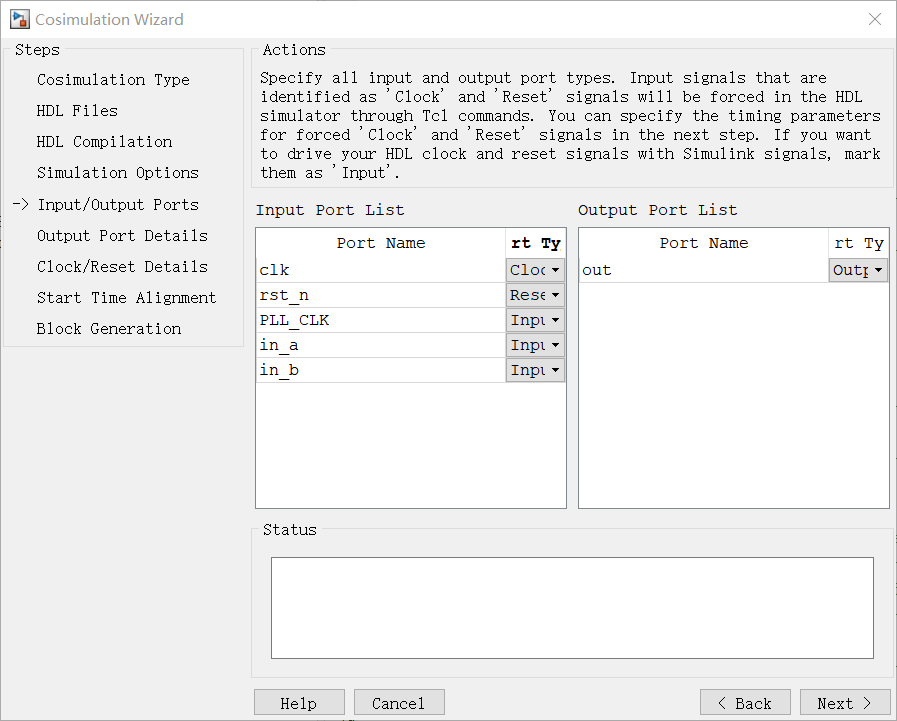

这步中，一定要设置clk和rst。若不设置会报错。而陀螺系统中，由于我们还需要一个陀螺谐振频率

16倍频的时钟，所以单独加一个PLL_clk。

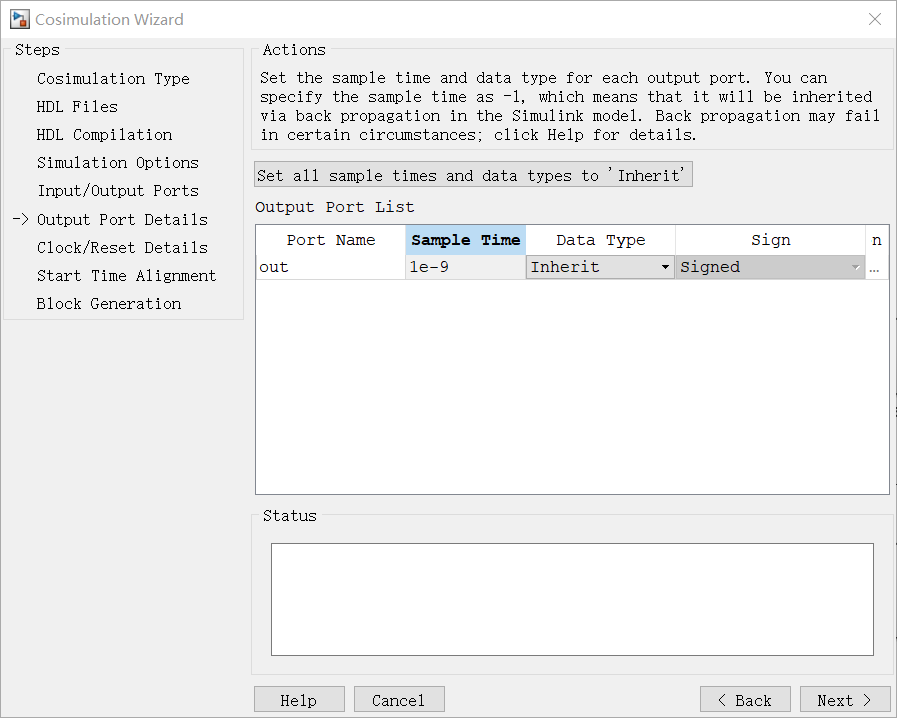

设置out端的sample time。这里设置成和simulation option中相同即可。

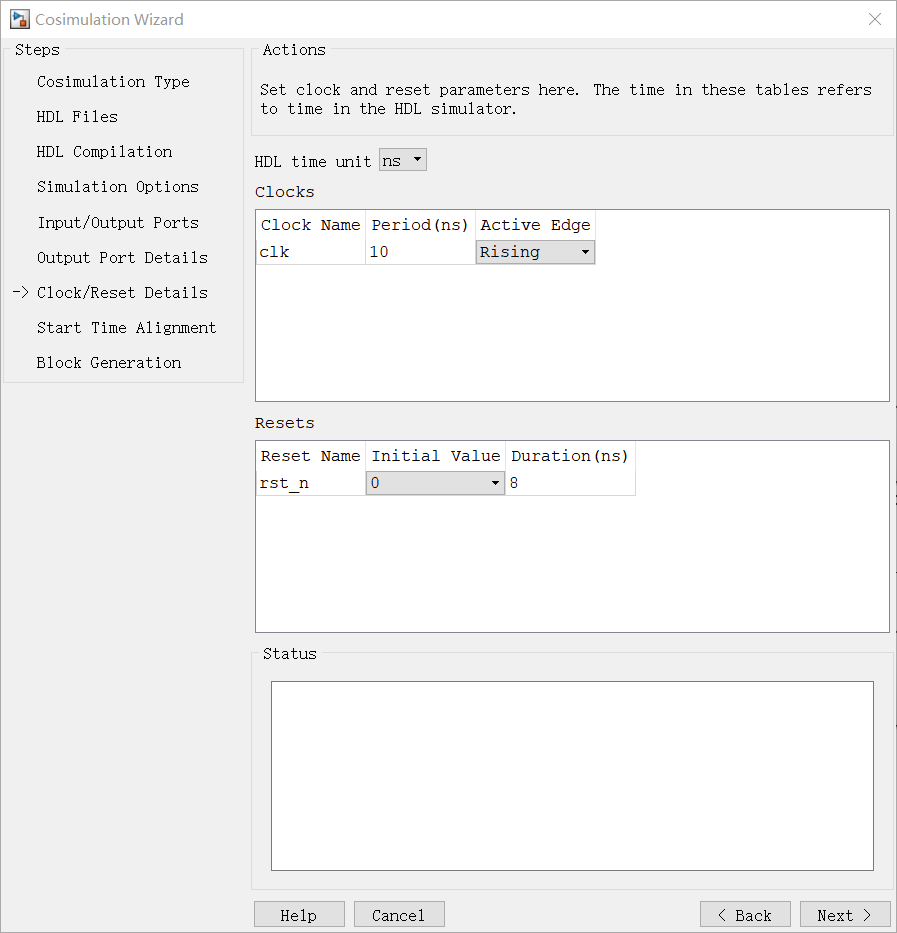

设置时钟上升沿有效，设置rest初始值和启动时间。

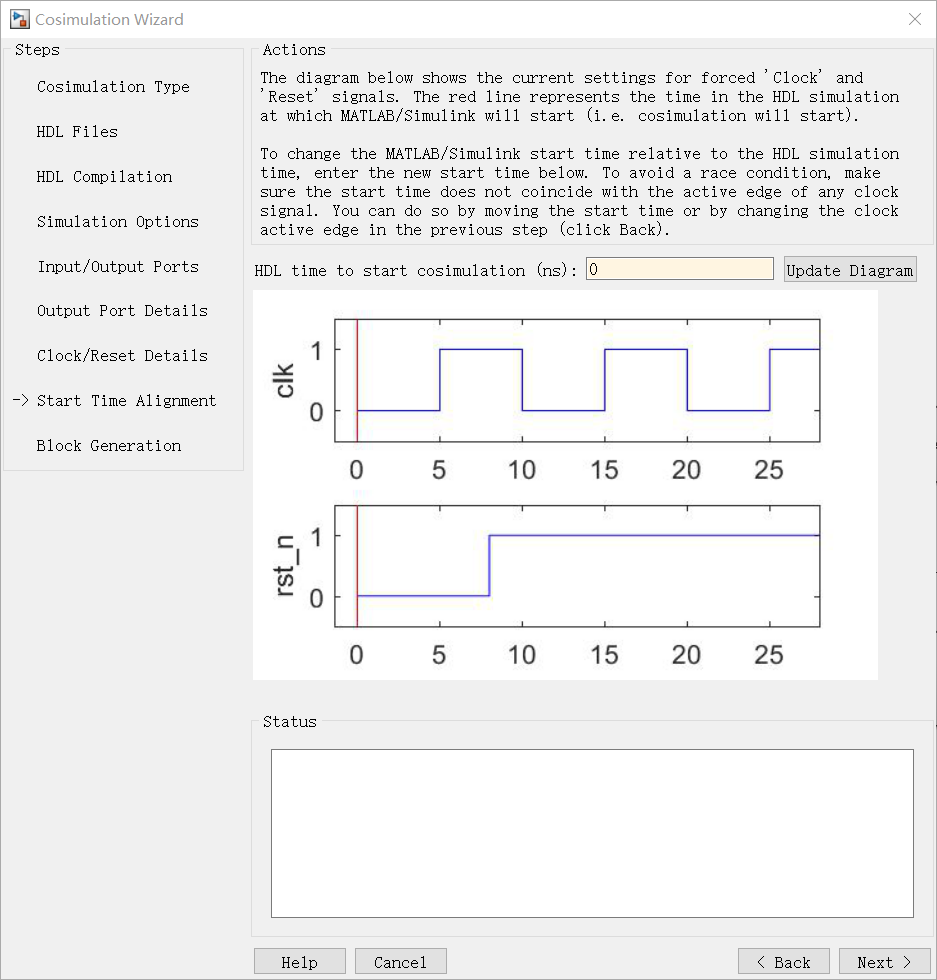

设置HDL仿真时间。建议设置为0，可以看见完整的信号流。

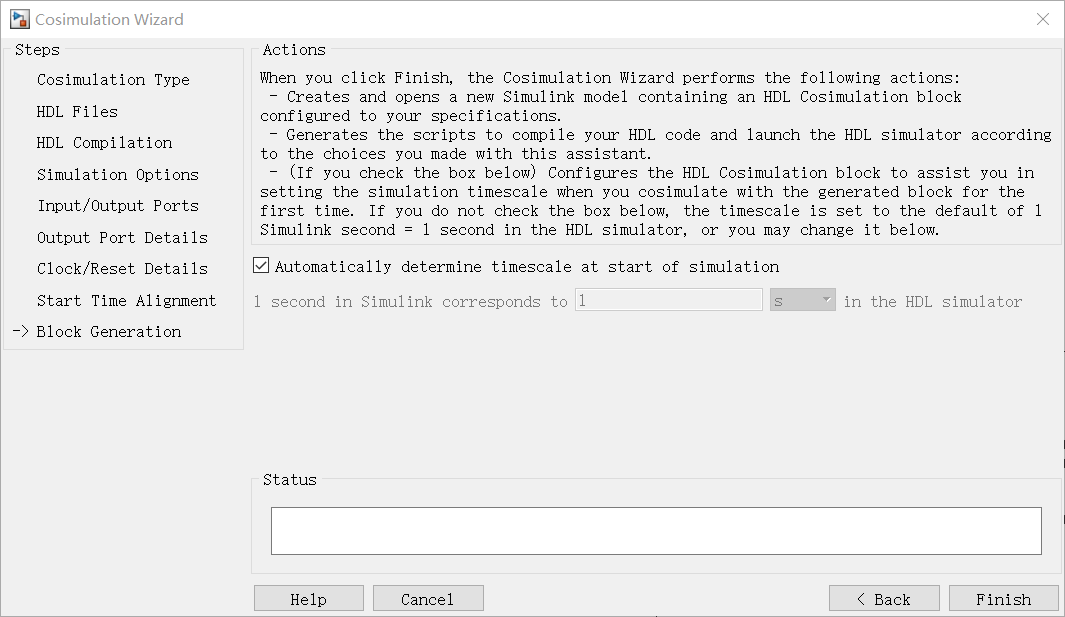

最后Finish即可。

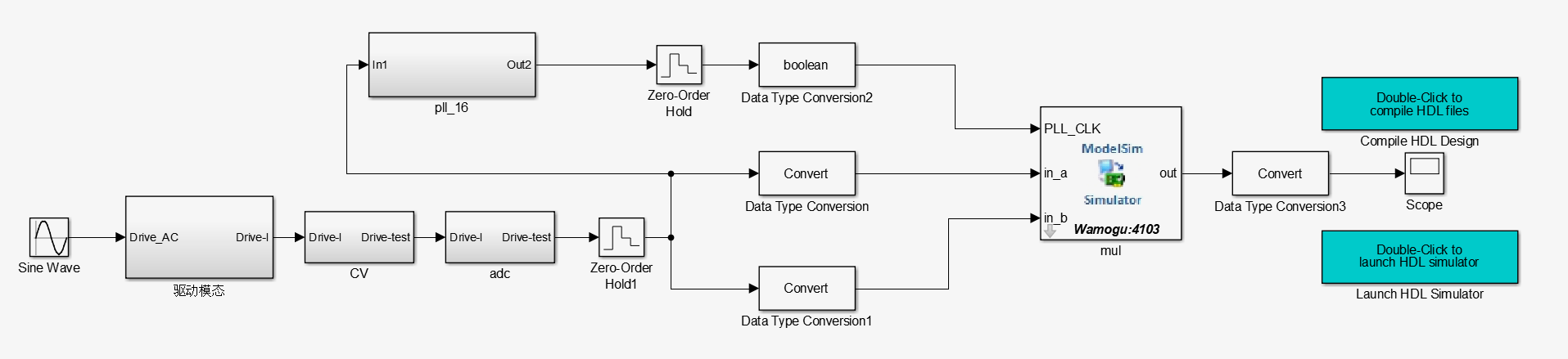

会生成一个新的simulink文件。在此文件中，Compile HDL design按钮可以重新编译.v文件；每次更改代码后均需重新编译（调用的均是Modelsim）。Launch HDL Simulator是启动Mdelsim仿真器，每次进行simulink仿真前一定要保证Modelsim是启动状态。

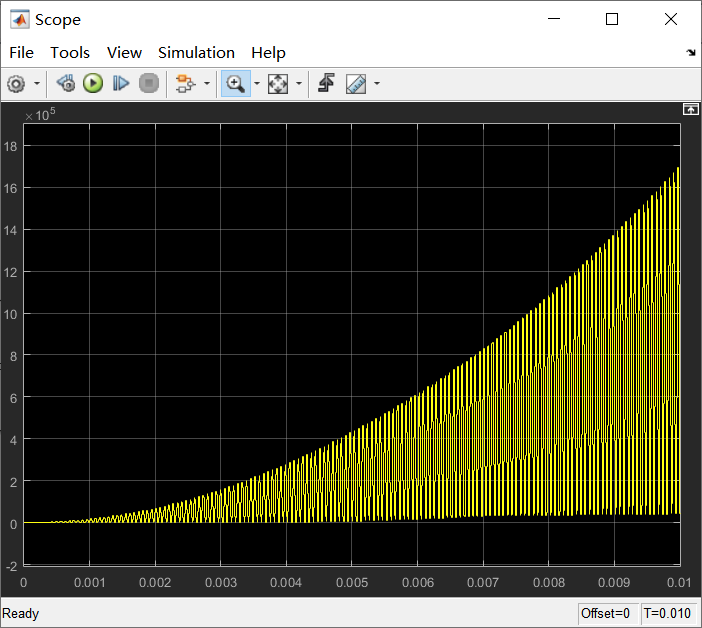

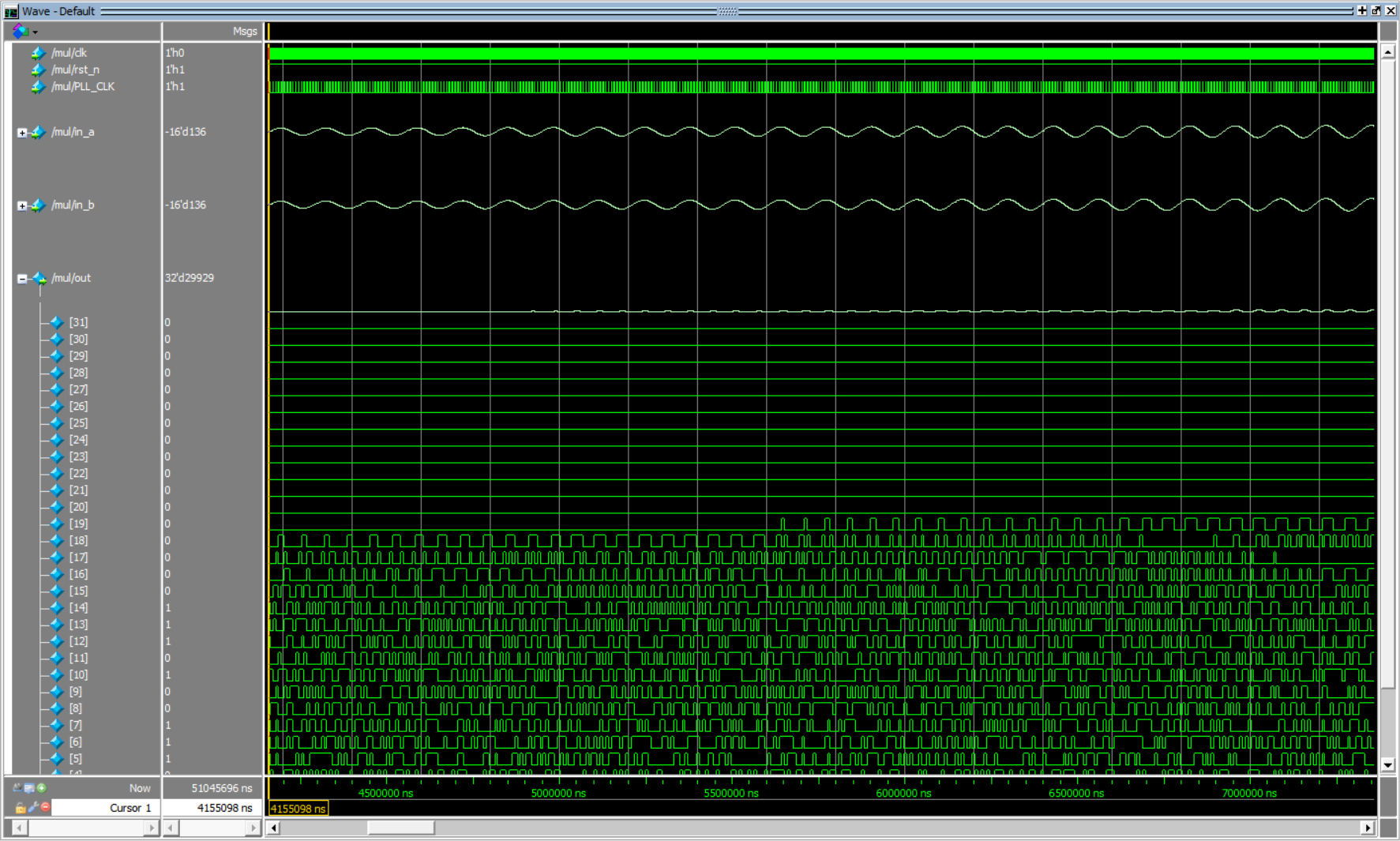

至此，就将verilog代码导入了Simulink。
